Help aansluiting alternator

Technische tips of alternatieve oplossingen
Post Reply
benny
Posts: 3347
Joined: Wed Mar 12, 2003 8:14 pm
Location: izegem

Help aansluiting alternator

Post by benny »

Nu de motor van de 2.2S eruit is maken we van het moment gebruik om een zwaardere alternato te plaatsen. Helaas is de aansluiting niet gelijk. Op aansluiting op de alternator heeft een rode en een grijze draad. Op de oude alternator zijn er ook 2 aansluitingen zodat dit perfect werkt. Maar de nieuwe alternator heeft maar op die ficheaansluiting maar 1 connector. Kan er iemand ons verder helpen om de nieuwe alternator juist aangeloten te krijgen?
Attachments

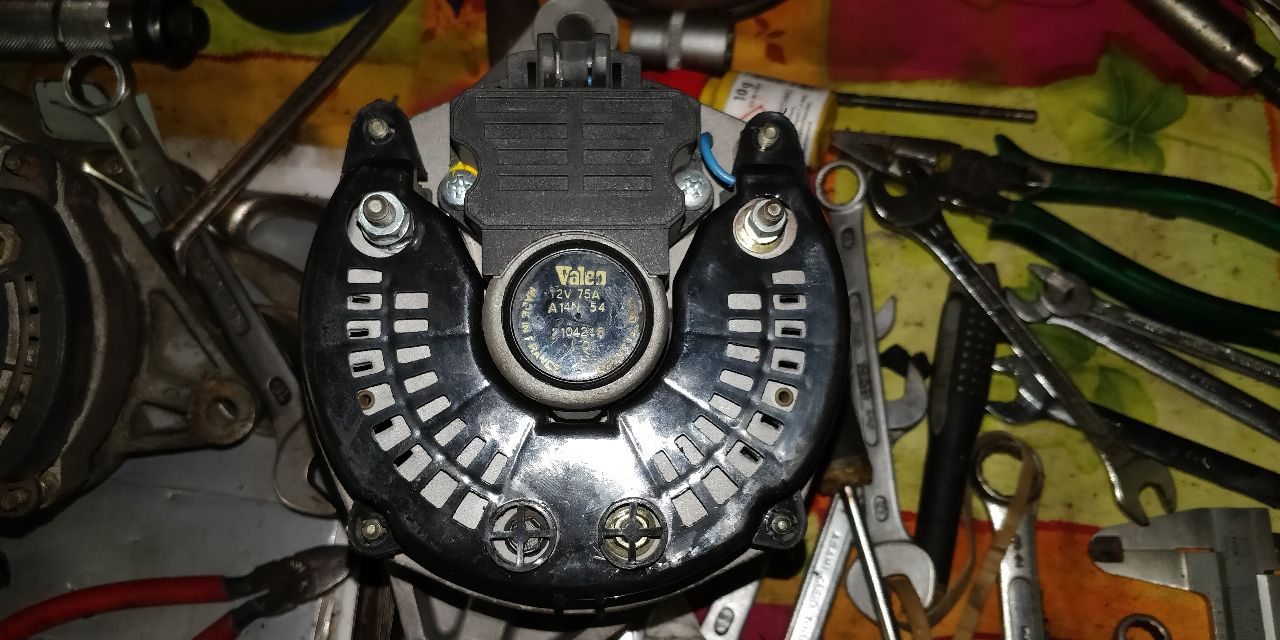

De nieuwe alternator met 1 aansluting
De nieuwe alternator met 1 aansluting

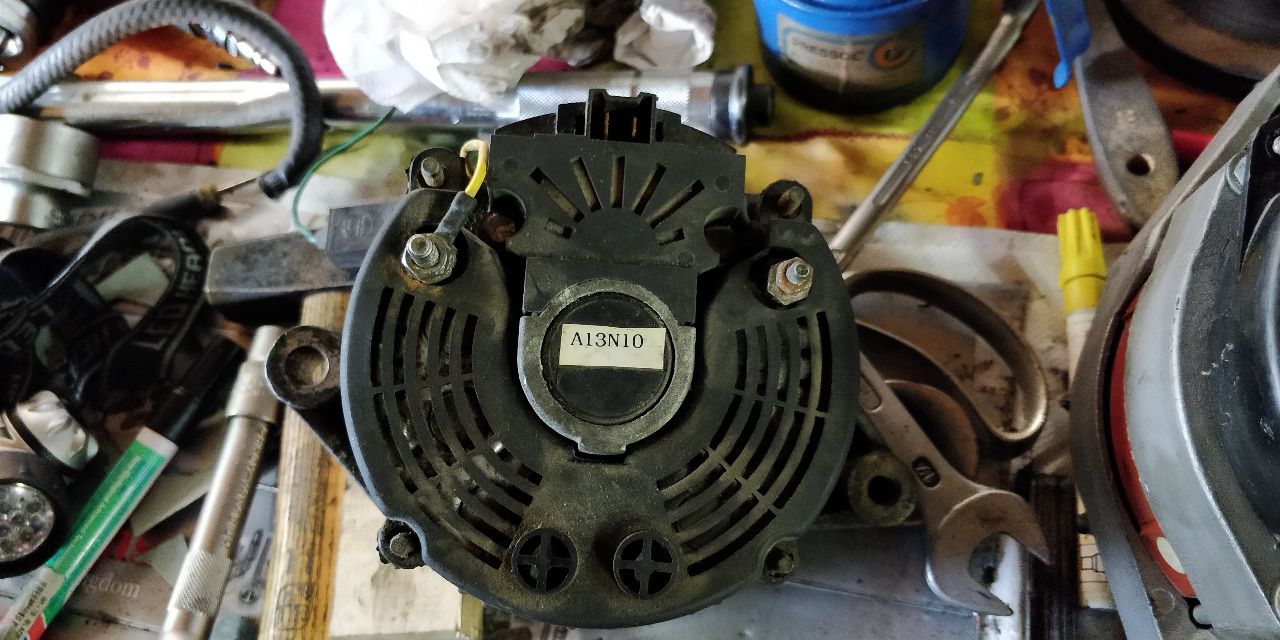

De oude alternator met 2 aansluitingen
De oude alternator met 2 aansluitingen

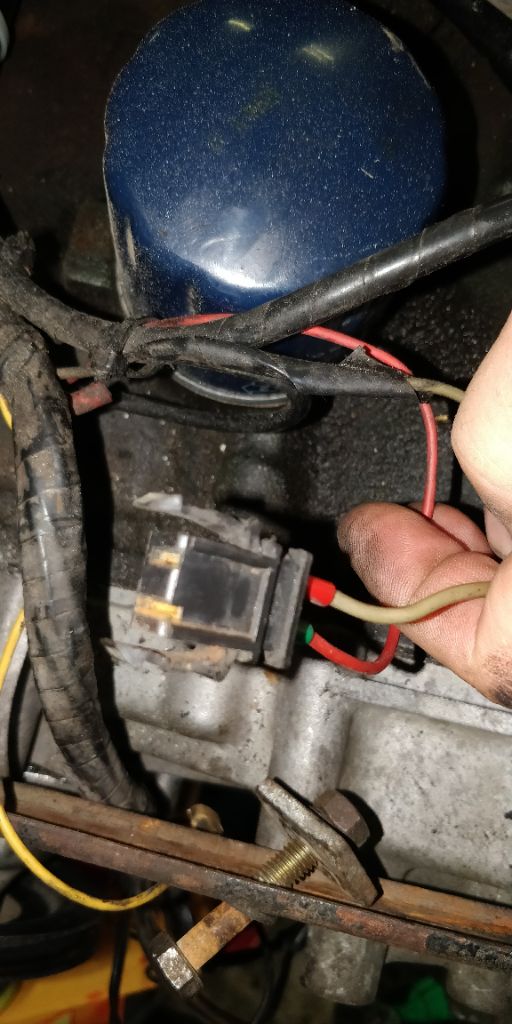

De fiche met de rode en de grijze draden
De fiche met de rode en de grijze draden
User avatar
Richard
Posts: 1837
Joined: Sat Jan 09, 2010 6:32 pm
Location: Doetinchem

Re: Help aansluiting alternator

Post by Richard »

hangen die draden niet gewoon aan elkaar dan ?
Dodge Challenger SXT Plus, 2016
Opel Adam 1.4L, 2016
Honda PCX125, 2015
benny
Posts: 3347
Joined: Wed Mar 12, 2003 8:14 pm
Location: izegem

Re: Help aansluiting alternator

Post by benny »

Nee, die zitten gewoon naast elkaar.
User avatar
Richard
Posts: 1837
Joined: Sat Jan 09, 2010 6:32 pm
Location: Doetinchem

Re: Help aansluiting alternator

Post by Richard »

ja okay, maar ik bedoel zitten ze op de dynamo niet op 1 strip met elkaar verbonden ?
Dodge Challenger SXT Plus, 2016
Opel Adam 1.4L, 2016
Honda PCX125, 2015
benny
Posts: 3347
Joined: Wed Mar 12, 2003 8:14 pm
Location: izegem

Re: Help aansluiting alternator

Post by benny »

Ik heb ze uitgemeten en ze zouden niet verbonden zijn met elkaar. Volgens het elektrisch scheme zou er 1 draad naar het ladingslampje (rood) gaan en de andere (grijs) naar het contact.
benny
Posts: 3347
Joined: Wed Mar 12, 2003 8:14 pm
Location: izegem

Re: Help aansluiting alternator

Post by benny »

Vandaag bij een specialist geweest. Die zegt dat er inwendig een verbinding zou moeten gemaakt zijn met de rechtstreekse batterijaansluiting en de alternator zo zelfbekrachtigend is. Op voorwaarde dat de grijze draad enkel als +voeding dient voor de alternator zou er geen probleem zijn. Volgens het elektrisch schema zou dat inderdaad geen probleem mogen zijn.
User avatar
oetker
Posts: 7704
Joined: Mon Jan 07, 2008 11:31 pm
Location: Opheusden NL
Contact:

Re: Help aansluiting alternator

Post by oetker »

1 aansluiting daar is D+.
Die gaat naar het lampje en dan zou het goed moeten zijn.
De ankerwikkeling krijgt via dat lampje een +
Als de dynamo eenmaal loopt gaat de ankerwikkeling een + genereren waardoor het lampje uit gaat.
De andere draad kan dan vervallen.

Herman
I feel like Jonah, only my fish looks different.
Matra Murena 2.2-1982. Matra Murena 1.6 1981. Nissan Micra 1.6 Cabrio
Bamiscooter totaal loss
